产品手册｜霍尔德电子土壤碳氮比测定仪整机参数及操作流程说明

一、前言

土壤总有机碳、碳氮比是耕地质量普查、土肥配方施肥的核心检测指标，霍尔德电子土壤碳氮比测定仪 HD-TRN1 集成分光检测、智能触控、野外便携多重功能，广泛应用乡镇农技站、耕地质量监测站、种植基地实验室。本手册整合完整硬件参数、标准化操作流程、日常养护要点，对比市面某同类土壤检测设备，方便采购人员、检测人员快速掌握设备使用规范，适配档案归档、新人培训使用。

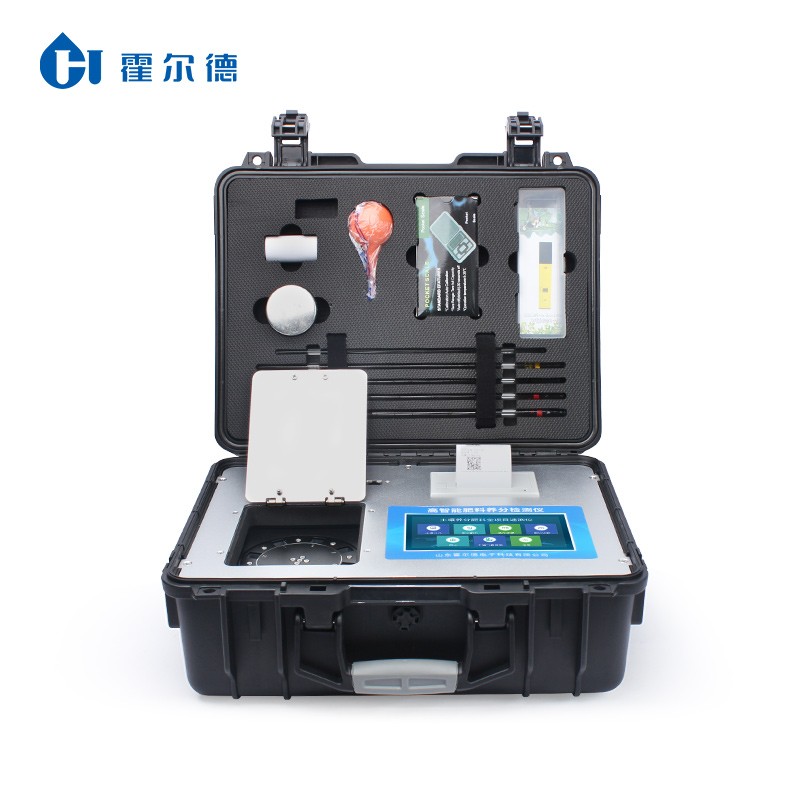

二、霍尔德电子土壤碳氮比测定仪 HD-TRN1 完整整机参数

1. 系统配置：搭载 ARM Cortex-A7 四核处理器，安卓智能 7 寸 1024*600 高清触控屏，内置多账户密码登录系统，支持中英文切换，配备 GPS 野外定位模块，可记录采样经纬度；市面普通设备多采用单色简易屏幕，无定位、多账户功能，数据溯源不完善。

2. 光路检测参数：自主专利 8 通道旋转比色池，四波长专业冷光源（红 680nm、蓝 420nm、绿 510nm、橙 590nm），光源使用寿命可达 10 万小时，一小时数值无漂移，重复性误差≤0.02%；某同类设备仅 4 通道设计，无自动恒流稳压，长时间批量检测数据波动大。

3. 检测量程与精度：吸光度区间 0~3.5OD，分辨率 0.001，土壤有机质检测误差≤2%，氮磷钾检测误差≤1%，微量元素相对误差≤5%，完全匹配耕地土壤检测国标要求。

4. 供电与便携参数：交直流两用，AC220V 市电、12V 车载供电，内置 6ah 锂电池满电可连续工作 10 小时；整机尺寸 48×34.5×22cm，净重 5.2kg，IP65 抗震防护，配套高强度 PVC 手提防护箱，单人可转运下乡采样。

5. 存储与输出：本地可存储 500 万条检测数据，支持 USB 拷贝 Excel 台账，内置无墨高速热敏打印机，打印报告自动附带二维码；同时搭载 WiFi、4G、网线多通道，一键同步智慧农业监管云平台。

6. 配套预装功能：内置百余种作物测土配方施肥程序、作物缺素图谱诊断、全套土样前处理操作视频，无需额外购置教学资料。

7. 功率与环境：整机额定功率≤5W，适用工作温度 5~40℃，贮存温度 - 10~40℃，常规实验室、田间露天环境均可稳定运行。

三、设备出厂标准配套清单

1. 主机套件：霍尔德电子土壤碳氮比测定仪 HD-TRN1 主机 1 台、原厂电源适配器、说明书、合格证保修卡。

2. 实验器皿套装：电子天平、PH 计、TDS 计、铝盒、多规格玻璃移液管、三角瓶、比色皿、试管、洗瓶、称量勺全套前处理工具，开箱即可开展土样检测。

3. 耗材配套：氮磷钾有机质成套试剂、定性滤纸、标准热敏打印纸，基础耗材配齐，无需单独采购。

4. 拓展配件（选配）：大容量备用锂电池、野外专用采样收纳箱，固定室内实验室可不用选购，降低初期投入。

四、霍尔德电子土壤碳氮比测定仪 HD-TRN1 标准化操作流程

（一）上机前准备步骤

1. 土样预处理：采用五点混合取样法采集 0-20cm 耕层土壤，剔除石子、作物残根，风干粉碎过 40 目尼龙筛，按规范配制空白液、标准对照液、待测土样提取液。

2. 设备开机校准：接通电源启动霍尔德电子土壤碳氮比测定仪 HD-TRN1，进入主界面点击光源校准，确认比色池内无残留液体，等待光路自动平衡完成。

3. 耗材核对：检查比色皿无划痕、试剂在有效期内，热敏打印纸安装到位，U 盘、网线按需连接。

（二）土壤碳氮比专项检测流程

1. 在仪器首页点击 “碳氮比” 功能模块，进入有机碳、全氮双检测界面。

2. 依次将空白溶液、标准溶液装入标准比色皿，放入 1、2 号检测通道，点击 C 检测，读取土壤总有机碳数值。

3. 更换待测土样提取液，放入剩余通道，点击 N 检测，仪器自动测算土壤全氮含量，界面同步生成碳氮比数值。

4. 单组检测完成后，可单独保存数据、批量打印带二维码检测报告，或通过无线网络上传云平台归档。

5. 多批次土样连续检测时，每 8 组样品完成一次光源二次校准，规避长时间检测光漂移干扰。

（三）土壤养分配套检测流程

1. 返回仪器主界面，选择 “土壤养分” 项目管理，勾选铵态氮、有效磷、速效钾、微量元素等需要检测的指标。

2. 再次执行一键光源校准，将空白、标准、待测提取液分通道放置，点击检测自动读取各项养分含量。

3. 检测完成后切换 “测土配方” 板块，录入地块目标产量，仪器自动匹配作物推荐施肥方案，可直接打印施肥指导单据。

（四）数据导出与存档操作

1. 本地存档：点击 “历史记录”，按采样日期、地块名称筛选检测数据，支持单条、批量删除操作。

2. 离线导出：插入普通 U 盘，选择导出 Excel 表格，数据可在电脑长期留存备案。

3. 云端上传：连接 WiFi 网络，登录内置智慧农业平台，批量同步全年耕地监测数据，监管部门可远程查阅。

五、设备日常维护与简易故障处理

1. 日常清洁：每次检测完成后取出比色皿，蒸馏水冲洗晾干，70% 乙醇擦拭仪器触摸屏与外壳，禁止液体流入光路比色仓。

2. 易损件更换周期：冷光源正常使用 5 年无需更换，热敏打印纸按需补充，设备内置计时纽扣电池 2-3 年更换一次，更换仅收取配件成本价。

3. 常见故障处置：屏幕无显示检查电源适配器；打印空白核对热敏纸正反面；数据无法上传重新连接无线网络；检测数值异常重新执行光源校准、更换新鲜试剂即可。

4. 贮存规范：长期闲置需清空比色仓、取出打印纸，放置干燥通风室内，避免高温、腐蚀性气体环境存放。

六、质保与技术服务说明

1. 质保政策：霍尔德电子土壤碳氮比测定仪 HD-TRN1 整机提供一年免费质保，质保期内主板、光源、打印机等硬件故障免费检修，往返物流、人工工时全免；市面某同类设备质保仅半年，维修单独收取各项附加费用。

2. 终身配套服务：线上远程免费操作指导、土肥检测技术答疑，仪器系统、国标曲线永久免费在线升级，无需付费返厂更新程序。

3. 培训支持：设备内置全套操作教学视频，采购后厂家提供免费线上实操培训，乡镇监测站多人同步学习无额外收费。

七、手册使用总结

霍尔德电子土壤碳氮比测定仪 HD-TRN 兼顾室内批量检测与野外流动采样双重场景，核心优势总结四点：

1. 全套标准化硬件参数符合耕地质量监测行业标准，多通道、长效冷光源保障碳氮比检测数据精准稳定；

2. 操作流程分层简化，内置教学视频、自动光源校准，降低检测人员操作门槛，减少复测耗材浪费；

3. 数据本地、云端、U 盘三重存档，配套 GPS 定位、二维码报告，满足监管档案溯源要求；

4. 一年整机免费质保、系统终身免费升级，通用试剂耗材无厂家垄断，5 年全周期运维成本低廉。

对比通道少、无野外供电、系统付费升级的同类土壤检测设备，霍尔德电子土壤碳氮比测定仪 HD-TRN 是农技推广站、耕地质量监测站土壤碳氮比、养分普查优选设备
